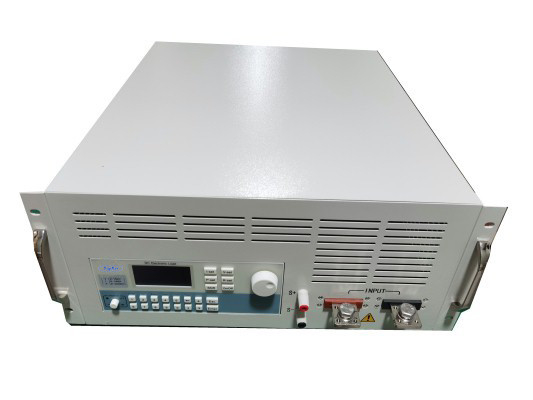

1kw التجدد المباشر الكترونية الحمل الثابتة الطاقة CV CC المصدر

1500W / 240A / 150V الحمل الإلكتروني يدعم محاكاة LED حقيقية مع مصدر CV / CC ، طاقة ثابتة ومقاومة ثابتة

الخصائص:

• يدعم تحميل متزامن لـ 16 حمولة ، مما يلبي احتياجات الاختبار لمصادر طاقة متعددة.
• يدعم التشغيل المتوازي المتزامن لـ 16 حمولة ، مما يلبي احتياجات توسيع الطاقة لمصادر طاقة منفصلة.
• أخذ عينات متزامنة بمعدل 500 كيلو هرتز، مع إنتاج دقة ثابتة عند 10 هرتز و 10 يو إيه و 0.1 ميلو فولت.
• قياس موجة الجهد / التيار (Vpp/Ipp) ، القمم (Vp+/Ip+) ، والوديان (Vp-/Ip-).
• أسرع وقت لارتفاع التيار في النطاق الكامل من 10μS ، ومعدلات ارتفاع / انخفاض التيار قابلة للبرمجة.
• أربعة أنماط أساسية للعمل: التيار الثابت، والجهد الثابت، والطاقة الثابتة، والمقاومة الثابتة.
• يدعم وظيفة محاكاة LED حقيقية.
• يدعم مصدر CV / CC طاقة ثابتة / مقاومة ثابتة ، مع الكشف الذكي والمطابقة في وضع المقاومة الثابتة لمصادر CV / CC.
• وضع تحميل ديناميكي عالي التردد (DYNA) تصل إلى 50 كيلو هرتز، إلى جانب قياسات ذروة الجهد (Vp +) ووديل (Vp-).
• يدعم اختبار الحماية من زيادة التيار (OCP) والحصول على أقصى نقطة طاقة (Pmax).
• يدعم قياس تأثير الحمل (تأثير الحمل).
• تكنولوجيا السرعة الديناميكية عالية التردد (sweep).
• يدعم قياس التوقيت (التوقيت).
• يدعم اختبار حماية الإفراط في الجهد (OVP).
• مولد أشكال الموجات المدمج، قادر على محاكاة أشكال الموجات المختلفة في وضع القائمة.
• يدعم وظيفة محاكاة الدائرة القصيرة (Short).
• يدعم الاختبار التلقائي المستقل (A-Test) ، وجميع الأنماط الموسعة ، وجميع عناصر الاختبار.
• يدعم اختبار المقاومة الداخلية للبطارية والقدرة (البطارية).
• يدعم التعويض عن بعد
• يدعم وظائف فون وفوف
• الوصول السريع يدعم تخزين واسترجاع 20 مجموعة من البيانات العالمية.
• شاشة كبيرة ذات ضوء عالي، زاوية رؤية كاملة
• حماية من الفولتشة الزائدة / التيار الزائد / الطاقة الزائدة / الحرارة الزائدة ؛ حماية القطبية العكسية لمصدر الطاقة.
• جهاز خدمة بدون خطوة، نظام مروحة ذكي.
• العزل الكهربائي، مدخل/مخرج مفعل خارجي.
• عزل كهربائي، واجهة RS232 القياسية.
• يدعم خروج مراقبة أشكال الموجات الحالية
• بروتوكول (إس سي بي آي) القياسي

ورقة المواصفات:

النموذج		TDL-60150J		TDL-60180J
المدخلات المسموح بها	القوة	1500 واط		1800 واط
	الجهد	0 ~ 15 فولت	0 ~ 150 فولت	0 ~ 15 فولت	0 ~ 150 فولت
	الحالي	0 ~ 24A	0~240A	0 ~ 24A	0~240A
	حد أدنى لجهد العمل	1.4V@240A
سي سي الوضع	النطاق	0 ~ 24A	0~240A	0 ~ 24A	0~240A
	القرار	0.5mA	5mA	1mA	10mA
	الدقة	0.03% + 0.05% FS		0.05% + 0.05% FS
السيرة الذاتية الوضع	النطاق	0 ~ 15 فولت	0 ~ 150 فولت	0 ~ 15 فولت	0 ~ 150 فولت
	القرار	0.2mV	2mV	0.2mV	2mV
	الدقة	0.03% + 0.03% FS
سي بي الوضع	النطاق	1500 واط		1800 واط
	القرار	16بيت
	الدقة	0.1% + 0.1% FS
CR الوضع	النطاق	0.006Ω~25KΩ		0.006Ω~50KΩ
	القرار	16بيت
	الدقة	(0.1+0.08R) ٪
مصباح LED الوضع	عرض النطاق	فوق 100 كيلو هرتز
	نطاق معامل Rd	0.001 ~ 1
وضع التشغيل الديناميكي	النطاق	10uS ~ 50S
	القرار	2uS
	الدقة	1uS + 20PPM
	معدل القتل	2.4A/mS~4.8A/uS		4.8A/mS~24A/uS
قياس الجهد	النطاق	0 ~ 15 فولت	0 ~ 150 فولت	0 ~ 15 فولت	0 ~ 150 فولت
	القرار	0.1mV	1mV	0.1mV	1mV
	الدقة	0.02٪ + 0.03٪ FS		0.03% + 0.03% FS
قياس التيار	النطاق	0 ~ 24A	0~240A	0 ~ 24A	0~240A
	القرار	0.1mA	1mA	1mA	10mA
	الدقة	0.03% + 0.05% FS		0.05% + 0.05% FS
