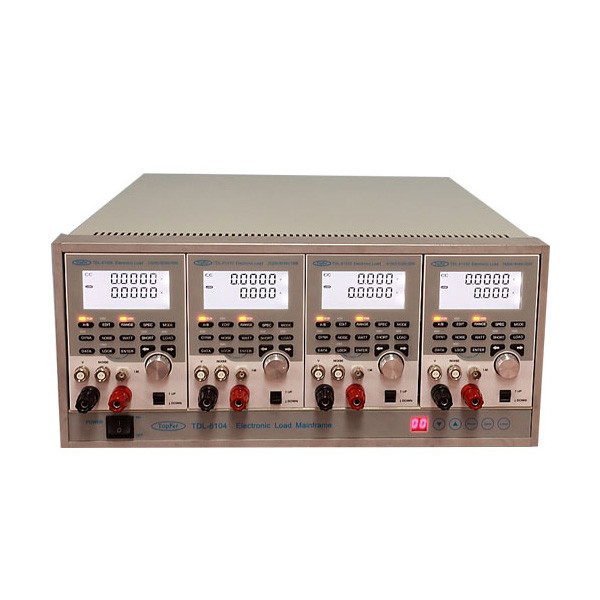

برمجية وحدات إلكترونية AC DC محرك تحميل 12 بت OEM

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Topfer

رقم الموديل: تي دي إل-6100

شروط الدفع والشحن

الحد الأدنى لكمية: مجموعة واحدة

الأسعار: to be discussed

تفاصيل التغليف: صندوق خشبي

وقت التسليم: من 1 إلى 2 أسابيع

شروط الدفع: T/T

القدرة على العرض: 10 مجموعات / 20 يومًا

احصل على أفضل سعر
تفاصيل المنتج
إبراز:

اختبار الحمل المباشر القابل للبرمجة,اختبار الحمل الموحد,تحميل إلكتروني قابل للبرمجة

,

Modular dc load tester

,

OEM programmable ac dc electronic load

القرار:
12 بت
متحرك:
CC & CR
الدقة:
2% فس
وقت الشروق:
15م
المعدات:
0-10 فولت
مقاومة المدخلات:
100 كيلو أوم (دقيقة) عند 60 فولت
القرار:
12 بت
متحرك:
CC & CR
الدقة:
2% فس
وقت الشروق:
15م
المعدات:
0-10 فولت
مقاومة المدخلات:
100 كيلو أوم (دقيقة) عند 60 فولت
وصف المنتج

يتميز الحمل الإلكتروني DC القابل للبرمجة بتصميم معياري سهل الاستخدام، مما يوفر راحة التوصيل والتشغيل



سمات:

  • تصميم وحدات سهل الاستخدام، التوصيل والتشغيل
  • بالنسبة لتطبيقات التيار العالي والطاقة العالية، يمكن موازاة وحدات تحميل إلكترونية متعددة تصل إلى 2400 واط
  • يسمح تصميم الواجهة الرئيسية/التابعة بالتنفيذ المتزامن لوحدات التحميل الإلكترونية المتعددة
  • تتيح الواجهات القياسية RS-232 وGPIB (اختيارية) اختبار التشغيل الآلي باستخدام ATS
  • أوضاع تشغيل التيار المستمر (CC)، والجهد المستمر (CV)، والمقاومة الثابتة (CR)، والطاقة الثابتة (CP).
  • الحد الأدنى من دقة الإعداد يصل إلى 150μA
  • مقاومة مدخلات منخفضة، قادرة على سحب تيارات كبيرة عند الفولتية المنخفضة
  • محاكاة تحميل ديناميكي عالية السرعة تصل إلى 20 كيلو هرتز
  • محاكاة الحمل الديناميكي في الوقت الحقيقي وقياس الإخراج



ورقة المواصفات:

نموذج 61006 61010 61025 61030
الإدخال/الإخراج 20 واط 60 واط 20 واط 100 واط 25 واط 250 واط 30 واط 300 واط
تيار مستمر للإخراج 0 ~ 0.6A 0 ~ 6 أ 0 ~ 2A 0 ~ 20A 0 ~ 1A 0 ~ 10 أ 0 ~ 6 أ 0 ~ 60A
الجهد االكهربى 2 ~ 64 فولت (2 ~ 60 فولت لوضع CR) 2 ~ 64 فولت (2 ~ 61 فولت لوضع CR) 2 ~ 256 فولت (2 ~ 250 فولت لوضع CR) 2 ~ 64 فولت (2 ~ 60 فولت لوضع CR)
الحد الأدنى من جهد التشغيل 0.9 فولت @ 600 مللي أمبير 1.0 فولت @ 6 أمبير 0.9 فولت @ 2 أمبير 1.0 فولت @ 20 أمبير 1.3 فولت @ 10 أمبير 1.5 فولت @ 10 أمبير 0.8 فولت عند 6 أمبير 1.0 فولت عند 10 أمبير
وضع CC
يتراوح 0 ~ 0.6A 0 ~ 6 أ 0 ~ 2A 0 ~ 20A 0 ~ 1A 0 ~ 10 أ 0 ~ 6 أ 0 ~ 60A
دقة 0.15 مللي أمبير 1.5 مللي أمبير 0.5 مللي أمبير 5 مللي أمبير 0.25 مللي أمبير 2.5 مللي أمبير 1.5 مللي أمبير 15 مللي أمبير
دقة 0.1%+0.1% خ 0.1%+0.2% خ 0.1%+0.1 FS 0.1%+0.2% خ 0.1%+0.1 FS 0.1%+0.2% خ 0.1%+0.1 FS 0.1%+0.2% خ
وضع السجل التجاري
يتراوح

0.25Ω~1KΩ(60 واط/15 فولت)

10Ω-40KΩ(60 واط/60 فولت)






10Ω~40KΩ(60 واط/60 فولت)

0.075Ω~300Ω(100 واط/15 فولت)
3Ω~12KΩ(100 واط/60 فولت)
0.25Ω~1KΩ(250 واط/25 فولت)
25Ω~100Ω(250 واط/250 فولت)
0.025Ω~100Ω(300 واط/15 فولت)
1Ω~4KΩ(300 واط/60 فولت)
دقة 12 بت 12 بت 12 بت 12 بت
دقة

0.1Ω(0.25~100Ω)

0.1Ω(50-100Ω)

0.1Ω(0.075~50Ω)
0.01Ω(100-1KΩ)
0.1Ω(0.25~100Ω)
0.01Ω(100-1KΩ)
0.1Ω(1~100Ω)
0.01Ω(100-1KΩ)
وضع السيرة الذاتية
يتراوح 1 ~ 64 فولت 1 ~ 64 فولت 1.5 ~ 256 فولت 1 ~ 64 فولت
دقة 16 مللي أمبير 16 مللي أمبير 64 مللي أمبير 16 مللي أمبير
دقة 0.05%±0.1%FS 0.05%±0.1%FS 0.05%±0.1%FS 0.05%±0.1%FS
وضع CP
يتراوح 0.003 ~ 20 واط 0.03 ~ 60 واط 0.01 ~ 20 واط 0.01 ~ 100 واط 0.06 ~ 25 واط 0.06 ~ 250 واط 0.03 ~ 30 واط 0.03 ~ 300 واط
دقة 0.3 ميجا واط 3 ميغاواط 1 ميغاواط 10 ميغاواط 2 ميغاواط 20 ميغاواط 3 ميغاواط 30 ميغاواط
دقة 2% فس 3% فس 2% فس 3% فس 2% فس 3% فس 2% فس 3% فس
الوضع الديناميكي
متحرك CC & CR CC & CR CC & CR CC & CR
الوقت1 والوقت2 0.025 مللي ثانية ~ 10 مللي ثانية 1 مللي ثانية ~ 10 ثانية 0.025 مللي ثانية ~ 10 مللي ثانية 1 مللي ثانية ~ 10 ثانية 0.025 مللي ثانية ~ 10 مللي ثانية 1 مللي ثانية ~ 10 مللي ثانية 0.025 مللي ثانية ~ 10 مللي ثانية 1 مللي ثانية ~ 10 ثانية
دقة 1 ميكروثانية 1 مللي ثانية 1 ميكروثانية 1 مللي ثانية 1 ميكروثانية 1 مللي ثانية 1 ميكروثانية 1 مللي ثانية
دقة 2% فس 2% فس 2% فس 2% فس
المنحدر 0.1 ~ 25 مللي أمبير/ميكروثانية 1.0 ~ 250 مللي أمبير/ميكروثانية

0.32 ~ 80 مللي أمبير/لنا

مللي أمبير / ميكروثانية

3.2 ~ 800 مللي أمبير/ميكروثانية 0.16 ~ 40 مللي أمبير/ميكروثانية 1.6 ~ 400 مللي أمبير/ميكروثانية 0.001 ~ 0.25 مللي أمبير/ميكروثانية 0.01 ~ 2.5 مللي أمبير/ميكروثانية
دقة 0.1 مللي أمبير/ميكروثانية 1.0 مللي أمبير/ميكروثانية

0.32 مللي أمبير/لنا

مللي أمبير / ميكروثانية

3.2 مللي أمبير/ميكروثانية 0.16 مللي أمبير/ميكروثانية 1.6 مللي أمبير/ميكروثانية 0.001 مللي أمبير/ميكروثانية 0.01 مللي أمبير/ميكروثانية
دقة 10% ± 20 ميكروثانية 10% ± 20 ميكروثانية 10% ± 20 ميكروثانية 10% ± 20 ميكروثانية
وقت الصعود 15us 15us 15us 15us
حاضِر 0 ~ 0.6A 0 ~ 6 أ 0 ~ 2A 0 ~ 20A 0 ~ 1A 0 ~ 10 أ 0 ~ 6 أ 0 ~ 60A
يتراوح 0-0.6 أ 0 ~ 6 أ 0 ~ 2A 0 ~ 20A 0-1أ 0-10 أ 0-6 أ 0-60A
جير 0-10 فولت 0-10 فولت 0-10 فولت 0-10 فولت
دقة 0.2% خ 0.25% خ 0.2% خ 0.25% خ 0.25% خ 0.25% خ 0.2% خ 0.25% خ
دقة 0.15 مللي أمبير 1.5 مللي أمبير 0.5 مللي أمبير 5 مللي أمبير 0.25 مللي أمبير 2.5 مللي أمبير 1.5 مللي أمبير 15 مللي أمبير
دقة 2% فس 2% فس 2% فس 2% فس
ماس كهربائى
مقاومة 0.08Ω (كحد أقصى) 0.04Ω (كحد أقصى) 0.025Ω (كحد أقصى) 0.016Ω (كحد أقصى)
حاضِر 6 أ 20 أ 10 أ 60 أ
مقاومة الإدخال 100 كيلو أوم (دقيقة) عند 60 فولت 100 كيلو أوم (دقيقة) عند 60 فولت 100 كيلو أوم (دقيقة)@ 60 فولت 100 كيلو أوم (دقيقة) عند 60 فولت
معامل درجة الحرارة 100 جزء في المليون/درجة مئوية (نموذجي) CC 100 جزء في المليون/درجة مئوية (نموذجي) CC 100 جزء في المليون/درجة مئوية (نموذجي) CC 100 جزء في المليون/درجة مئوية (نموذجي) CC
معلمات القياس
قياس الجهد
يتراوح 0-16 فولت 16-64 فولت 0-16 فولت 16-64 فولت 0-16 فولت 16 فولت-64 فولت 0-25.6 فولت 25.6 فولت-25.6 فولت
دقة 0.5 مللي فولت 2 مللي فولت 0.5 مللي فولت 2 مللي فولت 0.8 مللي فولت 8 مللي فولت 0.5 مللي فولت 2 مللي فولت
دقة 0.02%+0.1%FS 0.02%+0.1%FS 0.02%+0.1%FS 0.02%+0.1%FS
القياس الحالي
يتراوح 0 ~ 0.6A 0 ~ 6 أ 0 ~ 2A 0 ~ 20A 0 ~ 1A 0 ~ 10 أ 0 ~ 6 أ 0 ~ 60A
دقة 0.0187 مللي أمبير 0.1875 مللي أمبير 0.0625 مللي أمبير 0.0625 مللي أمبير 0.312 مللي أمبير 0.312 مللي أمبير 0.1875 مللي أمبير 1.875 مللي أمبير
دقة 0.1%+0.1%FF 0.1%+0.1%FS 0.1%+0.1%FS 0.1%+0.1%FS
قياس القوة
يتراوح 0-20 واط 20-60 واط 0-20 واط 20-100 واط 0-25 واط 25-250 واط 0-30 واط 30-300 واط
الدقة*1 5 كجم/11 رطل 5 كجم/11 رطل 5 كجم/11 رطل 5 كجم/11 رطل
