تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Topfer
رقم الموديل: TPA-200
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: to be discussed
تفاصيل التغليف: صندوق خشبي
وقت التسليم: من 1 إلى 2 أسابيع
شروط الدفع: T/T
القدرة على العرض: 10 مجموعات / 30 يومًا
القرار: |
0.1 فولت |
لائحة الخط: |
0.1٪ |
الدقة: |
0.2%+0.2% من FS |
القوة: |
3/6/9 كيلو فولت أمبير |
معامل الحرارة: |
0.02% لكل درجة مئوية |
نطاق التردد: |
47∽63 هرتز |
القرار: |
0.1 فولت |
لائحة الخط: |
0.1٪ |
الدقة: |
0.2%+0.2% من FS |
القوة: |
3/6/9 كيلو فولت أمبير |
معامل الحرارة: |
0.02% لكل درجة مئوية |
نطاق التردد: |
47∽63 هرتز |
إمدادات الطاقة المتغيرة القابلة للبرمجة يمكن أن تحاكي بسهولة حالات إمدادات الطاقة المختلفة ، والتشوه ، وقياس وتحليل الخصائص الكهربائية.

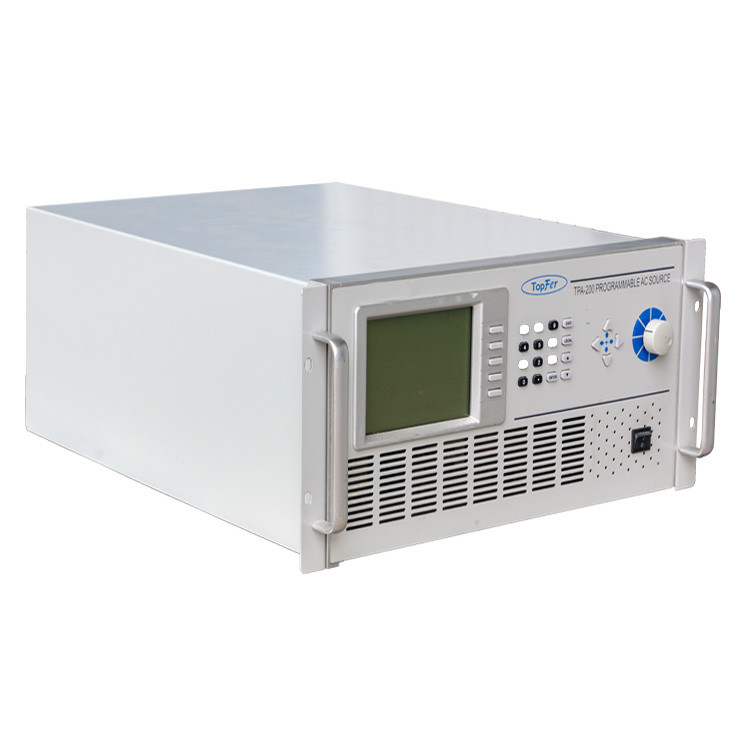

توفر مصادر التيار المتردد المبرمجة من سلسلة TPA-200 لمهندسي إلكترونيات الطاقة القدرة على محاكاة مختلف ظروف إمدادات الطاقة المترددة ، تشويهات شكل موجة الطاقة ،وتقوم بإجراء قياسات وتحليلات الخصائص الكهربائيةيقدم هذا المنتج حلول اختبار دقيقة وفعالة لمحاكاة مجموعة متنوعة من ظواهر الطاقة الطبيعية أو غير الطبيعية أثناء قياسها وتحليلها.إنه بمثابة جهاز اختبار وتحليل طاقة متكامل، قابلة للتكيف بالكامل لتحليل خصائص البحث والتطوير، واختبار الإنتاج، وتفتيش ضمان الجودة، أو الاندماج في الأنظمة الآلية.
تقدم هذه السلسلة برمجة الجهد من 0-300 فولت وتردد من 15-2000 هرتز ، مما يجعلها قابلة للتطبيق على نطاق واسع. بالإضافة إلى دعم الاستخدامات التجارية العامة (47-63 هرتز) ، يحتوي هذا البرنامج على إمكانيات متعددة.يمكن استخدامه أيضاً للطيران، الفضاء ، أو التطبيقات العسكرية (400 هرتز). خصائص خروجه منخفضة التردد مناسبة لاختبار المحركات أو ضاغطات تكييف الهواء التي تتطلب بدء التردد منخفض.الناتج هو شكل موجة الصين النقي بشكل استثنائي، والحفاظ بشكل عام على معدل تشويه أقل من 0.5٪.
مجهزة بمولد أشكال الموجات المدمج بالتركيب الرقمي المباشر (DDS) ، توفر هذه السلسلة قدرات محاكاة أشكال الموجات مرنة للغاية. على سبيل المثال،يمكن تعيين بعض أشكال الموجة المشوهة لاختبار DUT، مثل تعيين موجات الصين المقطعة مع معدلات تشويه تتراوح من 0% إلى 43% أو نطاقات من 0% إلى 100%.يمكن للمهندسين تحديد شكل موجة الطاقة المطلوبة مباشرة عبر أزرار اللوحة في الوقت الفعلي واستخدام شاشة LCD الكبيرة لمعاينة شكل الموجة أو مراقبة شكل الموجة الحالية بعد الإخراجيمكن أن يحاكي أشكال الموجات مثل الموجات الجبلية، الموجات المربعة، وموجات الجبلية المقطعة، وكذلك محاكاة انقطاع الطاقة، الزخم، زوايا المرحلة، الارتفاع التدريجي وانخفاض الجهد والتردد، الخ.بالإضافة إلى، تشمل هذه السلسلة قاعدة بيانات من 30 مجموعة من أشكال الموجات الهارمونية، وتزود المهندسين باختبارات مقاومة لمنتجات الكترونيات القوية في بيئات إمدادات الطاقة الهارمونية.
تمتلك هذه السلسلة وظائف قياس عالية الدقة للجهد، والتيار، وتيار الذروة، والطاقة، والتردد، وعامل القمة، وعامل الطاقة، والتيار المتزايد، والطاقة الظاهرة (VA) ، والطاقة التفاعلية (VAR) ،الختمكن المهندسين من تصميم واختبار وتحليل دون الاعتماد على معدات الاختبار الأخرى، وإكمال أي مهام اختبار صعبة بسهولة.يمكن أيضا أن تكون مقترنة مع محللات الطاقة سلسلة TPM-300 لاختبار حدود IEC 61000-3-2 التيار المتناغم و IEC 61000-3-3.
سلسلة TPA-200 توفر واجهة لوحة الأمامية سهلة الاستخدام والتحكم في الإشارة التناظرية ، إلى جانب واجهات اختيارية مثل GPIB و RS-232 ،مما يسهل دمجها في أجهزة الاختبار التلقائية المختلفةيحتوي المنتج نفسه على برامج التشخيص الذاتي ودوائر الحماية من التيار الزائد والقوة الزائدة ودرجة الحرارة الزائدة ، مما يضمن وظيفة مستقرة حتى في بيئات التشغيل المعاكسة.مع الاحتياجات العالمية الصارمة لمنتجات الكترونيات الطاقة للتكيف مع بيئات طاقة ضعيفة بشكل متزايد، فإن إطلاق مصادر الطاقة المتغيرة من سلسلة TPA-200 يوفر بلا شك المساعدة الأكثر فعالية لمهندسي التصميم والإنتاج واختبار، فضلا عن أفضل ضمانة لجودة المنتج.
مواصفات إمدادات الطاقة المتغيرة القابلة للبرمجة من سلسلة TPA-200:
| (نموذج) | TPA-230 | TPA-260 | TPA-290 |
| (مرحلة الإخراج) | 1 | 1 ((سلسلة/موازية) | 1 أو 3 اختياري |
| (تقييمات الإنتاج) | |||
| (قوة) | 3000VA | 6000VA | 3000VA 9000VA |
| (الجهد) | |||
| (المدى/المرحلة) | 150 فولت / 300 فولت / آلي | 150 فولت / 300 فولت / ((الموازية) 300 فولت/500 فولت ((سلسلة) |
150 فولت/300 فولت |
| (دقة) | 0.2% + 0.2% من الـ F.S. | 0.2% + 0.2% من الـ F.S. | 0.2% + 0.2% من الـ F.S. |
| (قرار) | 0.1 فولت | 0.1 فولت | 0.1 فولت |
| (التشويه) | 1% ((15 ¢ 45 هرتز) 0.5٪ ((> 45 ∼ 500 هرتز) 1% ((> 500 ¢ 1kHz) 2٪ ((> 1k2kHz) |
1% ((15 ¢ 1kHz) | 1% ((15 ¢ 1kHz) |
| (نظام الخط) | 0.1% | 0.1% | 0.1% |
| (قانون الحمل*2) | 0.1% | 0.2٪ ((سلسلة)0.8٪ ((موازية) | 0.2% |
| (معدل التوقيت) | 00.02٪ لكل درجة مئوية | 00.02٪ لكل درجة مئوية | 00.02٪ لكل درجة مئوية |
| (أقصى.التيار/المرحلة) | |||
| (RMS) | 30A/15A ((150V/300V) | 60/30/15A ((150/300/500 فولت) | 30A/15A ((150V/300V) 90A/45A |
| (الذروة) | 90A/45A ((15 ∞ 100Hz) 75A / 38A ((> 100 ′′ 1kHz) 60A/30A ((> 1k ¢ 2kHz) |
180/90/45A ((45 ≈ 100 هرتز) 150/75/38A ((> 100 ′′ 1kHz) |
90A/45A ((45 ′′ 100Hz) 75A / 38A ((> 100 ′′ 1kHz) |
| (تردد) | |||
| (المدى) | 15 ¢ 2kHz | 45 ‰ 1 كيلو هرتز | 45 ‰ 1 كيلو هرتز |
| (دقة) | 0.15% | 0.15% | 0.15% |
| (قرار) | 0.01 هرتز ((15 ¢ 99.9 هرتز) 0.1 هرتز ((100 999.9 هرتز) 0.2 هرتز ((1k?? 2kHz) |
0.01 هرتز ((45 ¢ 99.9 هرتز) 0.1 هرتز ((100 999.9 هرتز) |
0.01 هرتز ((45 ¢ 99.9 هرتز) 0.1 هرتز ((100 999.9 هرتز) |
| (تقييمات المدخلات) | |||
| (مدى الجهد) | 190~250فولت،1Ø | 190~250فولت,3Ø | 190~250فولت,3Ø |
| (مدى التردد) | 47 ∼ 63 هرتز | 47 ∼ 63 هرتز | 47 ∼ 63 هرتز |
| (حالياً) | 23A على الأكثر | 23A الحد الأقصى / المرحلة | 23A الحد الأقصى / المرحلة |
| (عامل القوة) | ₹ 0.98 (في حالة الحمل الكامل) | ₹ 0.98 (في حالة الحمل الكامل) | ₹ 0.98 (في حالة الحمل الكامل) |
| (القياس) | |||
| (الجهد/المرحلة) | |||
| (المدى) | 0~150 فولت/0~300 فولت | 0~150 فولت/0~300 فولت | 0~150 فولت/0~300 فولت |
| (دقة ((rms)) | 0.25٪ + 0.1٪ F.S. | 0.25٪ + 0.1٪ F.S. | 0.25٪ + 0.1٪ F.S. |
| (قرار) | 0.1 فولت | 0.1 فولت | 0.1 فولت |
| (المرحلة الحالية/المرحلة) | |||
| (مدى ((قمة)) | 0-140A | 0280A | 0-140A |
| (دقة ((rms)) | 0.4% + 0.1% F.S. | 0.4% + 0.1% F.S. | 0.4% + 0.1% F.S. |
| (دقة)) | 0.4% + 0.2% F.S. | 0.4% + 0.2% F.S. | 0.4% + 0.2% F.S. |
| (قرار) | 0.01A | 0.01A | 0.01A |
| (القوة/المرحلة) | |||
| (دقة) | 1% F.S. ((CF<6) | 1% F.S. ((CF<6) | 1% F.S. ((CF<6) |
| (قرار) | 0.01W | 0.01W | 0.01W |
| (تردد) | |||
| (المدى) | 15 ′′2 كيلو هرتز | 451 كيلو هرتز | 451 كيلو هرتز |
| (دقة) | 0.01% + 2 عدد | 0.01% + 2 عدد | 0.01% + 2 عدد |
| (قرار) | 0.01 هرتز | 0.01 هرتز | 0.01 هرتز |
| (غيرها) | |||
| (كفاءة) | 80 ٪ معتمدة | 80 ٪ معتمدة | 80 ٪ معتمدة |
| (الحماية) | |||
| (درجة الحرارة) | |||
| (تشغيل) | 0°40°C | 0°40°C | 0°40°C |
| (التخزين) | -40 ̊+85°C | -40 ̊+85°C | -40 ̊+85°C |
| (السلامة و الكهرومغناطيسية) | |||
| (بعد) (H x W x D)) |
221.5×425×567 ملم | 445×425×567ملم | 668×425×567 مم |
| (وزن) | 26.4 كجم/58.15 باوند | 53.8 كجم / 118.50 باوند | 81.2 كجم / 178.86 رطلا |
