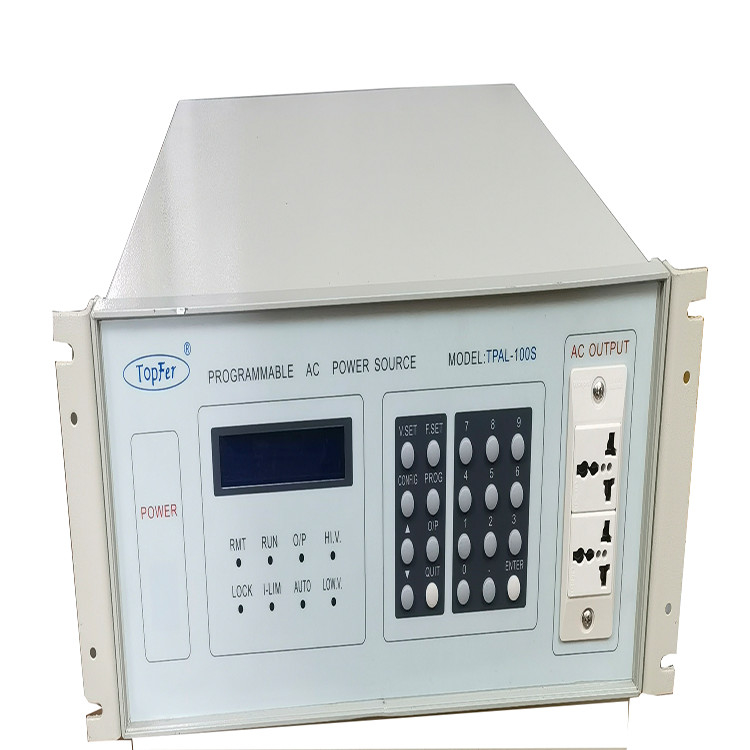

إمدادات الطاقة المتغيرة من مصدر التيار المتردد لتحويل التردد الخطي سلسلة TPAL

سلسلة TPAL خطية تحويل التردد الطاقة التيار المتردد قابلة للبرمجة مصدر الطاقة

تستخدم مصادر الطاقة من سلسلة TPAL تقنية IGBT / SPWM ، مما يوفر تشغيلًا بسيطًا وإنتاج موجات سينوسية نقية. تتراوح طاقة الإخراج من 500VA إلى 2000kVA. في ظل ظروف الحمل المقاوم ، يمكن أن تكون الكهرباء من 500 إلى 2000kVA.التشوه منخفض إلى 1%هناك نطاقان لجهد الإخراج المتاحة: 0-150 فولت و 0-300 فولت (مع 0-600 فولت اختياري). يمكن اختيار تردد الإخراج بسرعة بين 50 هرتز و 60 هرتز.نطاق تردد الخروج القياسي هو 45-65 هرتز، مع نطاق تعديل متواصل اختياري من 45-400 هرتز. يتم تضمين واجهة اتصال RS232 القياسية للتحكم عن بعد،تمكين محاكاة خصائص مختلفة للجهد والتردد من جميع أنحاء العالم لتلبية مختلف الاحتياجات الصناعية.

خصائص المنتج:

• إنتاج من 500 فا إلى 100 كيلوفا، من 10 كيلوفا إلى 2000 كيلوفا.

• شاشة LED ذات أربع أرقام لقياس الجهد أو التيار أو التردد أو الطاقة أو عامل الطاقة.

• اختيار التيار الكهربائي العالي / المنخفض تلقائيًا: التبديل التلقائي بين 0-150 فولت و 150.1-300 فولت ، أو القفل في النطاق العالي من 1-300 فولت.

• حماية شاملة بما في ذلك حماية التيار الزائد والحمل الزائد والحرارة الزائدة وحماية مدخلات الضغط المنخفض، مع رموز الخطأ المقابلة.

• مقاومة عالية للسلطات الكهربائية، قادرة على بدء مباشرة الأحمال الحثية تصل إلى 1/3 من قدرة إمدادات الطاقة؛

• قادرة على تحميل ثلاث مراحل مستقلة وتعيين بدء فردي للفصول R و S و T.

• التوتر و التردد القابل للتعديل أثناء وضع الخروج

• وظيفة مفتاح القفل، إدخال مفتاح سريع، تشغيل المقبض؛

• واجهة اتصال RS232 القياسية، واجهة اتصال RS485/GPIB الاختيارية أو وضع التحكم التناظري؛

• وظيفة الذاكرة مع إيقاف تشغيل، تتذكر تلقائيًا آخر معايير الإخراج. "

التطبيقات:

• اختبار محركات وضاغطات التيار المتبادل

• صناعة الأجهزة المنزلية

• تطبيقات الطاقة الجديدة

• مصادر الطاقة الصناعية

• مختبرات الاختبار

• مصانع تصنيع الإلكترونيات

• اختبار EMC

المواصفات التقنية:

1. فولتاج الدخول: 1φ 2ω/G، 220V ±10٪.
2. تردد الدخول: 50/60 هرتز ± 5٪.
3. الجهد الخارجي: AUTO 0 ~ 300V (0-150V ، 150-300V التبديل التلقائي) HV 0 ~ 300V (بدون التبديل)
4. إعداد الجهد: 0-300V (0.1V/STEP) قابل للتعديل باستمرار
5. دقة الجهد: 0.1 فولت
6. استقرار الجهد: ≤ 1%
7. استقرار تنظيم الجهد: < 0.1%
8. تعديل التردد: 45.0500.0 هرتز (0.1 هرتز/خطوة)
9. استقرار التردد: < 100PPM
10. تشويه شكل الموجة: ≤1%
11. السعة الاسمية: 2KVA
12. التيار القياسي: 0-150V 16.8A، 0-300V 8.4A
13. إعداد توقيت: 0.1S 999.9S
14. إعداد الحد الأعلى للتيار: 0.1A~RATING
15. مجهزة بـ 30 مجموعة من وظائف الذاكرة للجهد الخارجي و التردد
16. عامل الطاقة > 0.8
17. ذاكرة البرامج التلقائية: قادرة على إجراء اختبارات مستمرة مع ما يصل إلى 10 قيم اختبار مختلفة.
18. إعداد زاوية البداية: 0-359 درجة (1 درجة/خطوة)
19. خطأ زاوية البدء: <0.5° ((45-65Hz)
