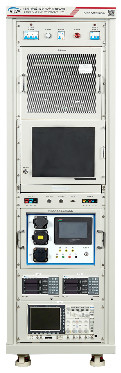

نظام معدات الاختبار المتكاملة لـ ATE

نظام اختبار وظيفة كومة شحن التيار المتردد/ يدعم اختبار سلامة المنتج النهائي، مع قدرات اختبار التبديل متعددة المواقف

مقدمة:

      النظام هو نظام اختبار ATE شامل عالي الكفاءة مصمم خصيصًا لخطوط إنتاج أكوام الشحن القياسية الوطنية والأوروبية والأمريكية.إنها بمثابة منصة متكاملة لاختبار أكوام شحن AC ذات ثلاثة أسلحة، تستخدم أساسا لاختبار على خط إنتاج كومة الشحن. تكمن أكبر ميزتها في ضمان جودة المنتج مع زيادة كفاءة الإنتاج للعملاء.

الخصائص:

1تكوين الأجهزة مرن، مع توافق قوي للنظام.

2يحتوي على واجهة مستخدم رسومية موحدة مع تصميم سهل الاستخدام.

3المروحة المستخدمة هي مروحة تدفق محورية صغيرة الحجم، تتميز بتدفق الهواء العالي، وانبعاث الحرارة الجيد، وانخفاض الضوضاء.

4مجهزة بمفاتيح لدارات الاتصال PE و CP و PP ، يمكنها محاكاة حالة تشغيل / إيقاف وظروف الخطأ في كل دائرة.وحالة التكلفة.

5يتضمن واجهة عرض كمبيوتر تظهر القيم في الوقت الحقيقي مثل فولتاج كومة الشحن، والتيار، دورة العمل CP، وتردد CP، الخ، من أجل عرض سهل.

6يدعم الجهاز اختبارات تحديد توقيت تحكم كومة الشحن، والبدء الطبيعي ومرحلة الشحن، وقطع اتصال PP، وقطع اتصال CP، الخ.

7يأتي مع وظائف البرمجيات الكمبيوتر العليا لاختبار شبه أوتوماتيكي لمجموعات شحن التيار المتردد بمساعدة يدوية.

8بعد الاختبار، يمكن أن يولد تقارير الاختبار وتحميل البيانات، مما يسهل تتبع المستخدمين واستفساراتهم.

9. يلبي اختبارات التوقيت المتعلقة بالتشغيل التشغيلي مثل T1 ، T1 ، T2 ، T2 ، T3 ، T3 ، T3 ، الخ

10جهاز مسح الباركود الاختياري للفحص السريع للمنتجات وإدخال معلومات رمز المنتج للاختبار.

11. يسمح برنامج الاختبار بتعديل عناصر الاختبار ، والإعداد المرن لمعلمات الاختبار ، والإنتاج التلقائي لتقارير الاختبار.قراءة المعلمات، معايير المعايير، الخ.

12يحتوي على قدرات تحليل إحصائي. يمكن أرشفة نتائج الاختبار، مما يسهل إدارة التقارير الإحصائية.

13يوفر نسبة عالية من التكلفة والأداء، واستقرار ممتاز، وسرعة اختبار فعالة.

عناصر الاختبار:

1.الاكتشاف قبل تشغيل

2. تشغيل الكشف

3اختبار تأكيد الاتصال

4اختبار استعداد الشحن

5اختبار مرحلة البدء والشحن

6اختبار الانتهاء من الشحن العادي

7اختبار توقيت تحكم اتصال الشحن

8اختبار فصل الكاميرا

9اختبار فصل.CP

10اختبار أرضي

11اختبار فقدان استمرارية الموصلات الوقائية

12اختبار التيار الزائد

13اختبار S2 لقطع الاتصال

14اختبار الحد من الجهد في الدوائر CP

15اختبار تحميل وقطع

16اختبار أداء المدخلات والمخرجات

17اختبار اتساق البيانات المتروولوجية

18اختبار الحماية من التيار الزائد

19اختبار الحماية من التسرب

20اختبار حماية الجهد الإدخالي من الإفراط

21اختبار الحماية من انخفاض الجهد
