معايرة FCT الالكترونية اختبار التركيب لوحة الاختبار تحليل الطيف الشبكة

اختبار لوحة، تحليل الشبكة، معدات المعايرة، تحليل الطيف

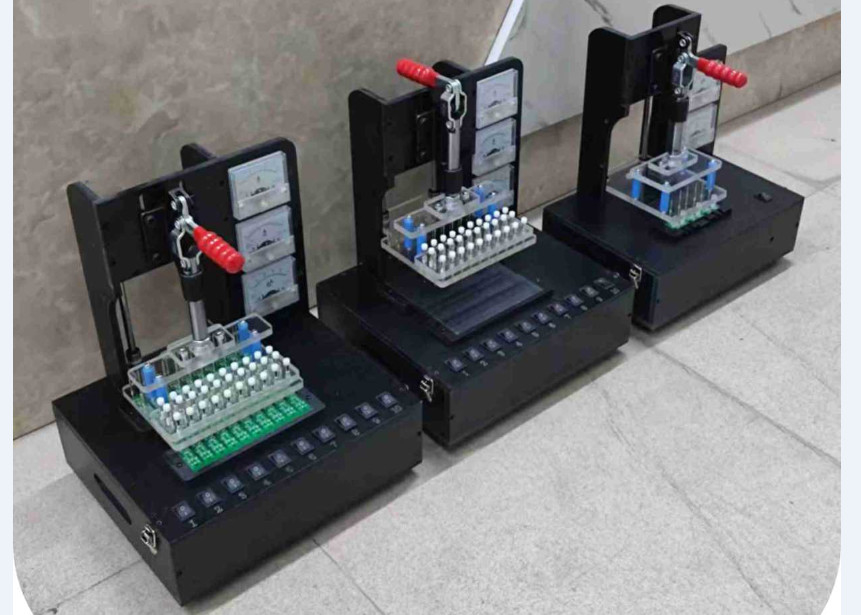

يستند مبدأ عمل جهاز اختبار اللوحات إلى اختبار الأداء الكهربائي واختبار وظيفي لألواح الدوائر المطبوعة (PCBs) أو مكونات اللوحة.هنا عدة خطوات رئيسية في عملها:

تصميم نقطة الاتصال:

• يحتوي مصعد الاختبار على سلسلة من المسبارات أو نقاط الاتصال المصممة خصيصًا ، والتي تتوافق مع نقاط الاختبار الرئيسية على PCB المختبرة ، مثل الطاقة ، والأرض ، وأطواق المدخلات / المخرجات ، إلخ.
• عندما يتم وضع الـ PCB على جهاز الاختبار ، فإن هذه المسبارات تتواصل مع نقاط الاختبار المقابلة على الـ PCB ، مما يشكل اتصالًا كهربائيًا.

إرسال الإشارة:

• من خلال نقاط الاتصال هذه ، يمكن أن يرسل جهاز الاختبار إشارات اختبار مختلفة إلى PCB ، مثل الجهد ، التيار ، النبضات ، إلخ.
• في نفس الوقت، يمكن أن يستقبل مصعد الاختبار إشارات استجابة من PCB لتقييم وظائفه وأدائه.

الاختبار الآلي:

• عادة ما تكون أجهزة اختبار اللوحات الحديثة مجهزة ببرامج اختبار تلقائية يمكنها التحكم ببرنامجية في عملية الاختبار ، بما في ذلك توليد الإشارة ، والاكتساب ، والتحليل ،وتسجيل.
• يمكن للبرنامج تنفيذ تسلسلات الاختبار تلقائيًا وفقًا لبرامج الاختبار المحددة مسبقًا ، مما يحسن من كفاءة الاختبار ودقته.

التشخيص الخاطئ

• إذا فشل PCB في اجتياز بعض الاختبارات أثناء التقييم ، فسيتم تسجيل معلومات الخطأ هذه في جهاز الاختبار.
• يمكن للمهندسين بعد ذلك تحليل أسباب العيب بشكل أكبر وإجراء إصلاحات أو تعديلات حسب الضرورة.

توليد التقارير:

• بعد الانتهاء من الاختبار ، يمكن أن يولد جهاز الاختبار تقارير اختبار مفصلة ، بما في ذلك نتائج الاختبار ومعلومات الخطأ ومعلمات الأداء ، وما إلى ذلك.
• هذه التقارير مهمة للغاية لمراقبة جودة المنتج، وتحسين عملية الإنتاج، وتحسينات المنتج اللاحقة.

باختصار ، يستخدم مصباح اختبار اللوحة الاتصال المادي والاتصالات الكهربائية لإجراء اختبارات وظيفية وأداء شاملة لـ PCB ،ضمان استيفاء مواصفات التصميم ومعايير الجودة.
