3000RPM ~ 5000RPM نظام اختبار معدات تكييف الهواء

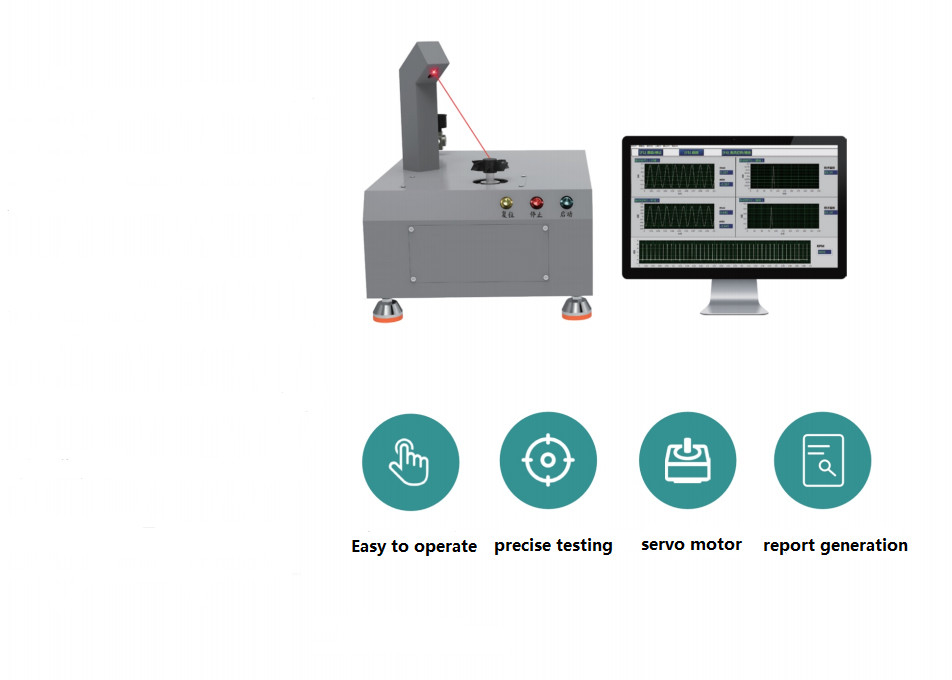

نظام اختبار التوازن الديناميكي للمروحة

ميزات النظام

• يستخدم نظام اختبار التوازن الديناميكي المروحة النشطة أساسا للكشف عن التوازن الديناميكي وتصحيح مختلف شفرات المروحة بدون فرشاة والغلاف الحديدي.
• يستخدم هذا النظام محرك خدمة مع سرعة دوران مستقرة ، جنبا إلى جنب مع مخالب عالية الدقة ، مما يوفر موثوقية عالية وتقليل خطأ الإرسال من قواعد محركات المروحة التقليدية.
• أجهزة استشعار التسارع عالية الدقة تجمع إشارات الاهتزاز في الوقت الفعلي ، لتحقيق دقة عالية وموثوقية وتصحيح عدم التوازن بكفاءة.
• سرعة الدوران ذاتية القيادة، مجموعة واسعة من ضبط السرعة، ناقل ثابت، لا حاجة إلى تعديل متسارع في كثير من الأحيان.
• يستخدم النظام شاشة رادار رسومية لعدم التوازن والزاوية وغيرها من البيانات ذات الصلة ، مما يسهل التشغيل.
• بعد الاختبار، يمكن إنشاء تقارير بتنسيق Excel تلقائيًا بناءً على تواريخ الإنتاج وأنواع الآلات المختلفة.
• يوفر مصدر بيانات موثوق به لمراقبة الجودة وتحسين كفاءة الإنتاج.

المعلمات التقنية:

نموذج الوظيفة BTS2240 حجم شفرة المروحة المطبق (CM) 2.0CM-12CM الحد الأقصى لكتلة شفرة المروحة (g) <60g قطر العمود المطبق (mm) 1.2/1.5/2.0/3.0mm نطاق سرعة الدوران 3000 ~ 5000RPM وضع التوازن الديناميكي من جانب واحدأبعاد المعدات ذات الجانبين الثلاثة 305.0x405.0x360.0mm وزن المعدات حوالي 27 كجم معدل الحد من عدم التوازن (URR) 95% الحد الأدنى لعدم التوازن المتبقي (EMAR) 0.2g.mm/kg Automatic Positioning Servo Motor Control Reference Position Indicator Laser Indicator Servo Motor and Driver AC Servo Motor Power Supply Voltage 200~240V AC 50/60Hz Environmental Temperature 10~55°C Display Mode Radar Chart Compatible Operating Systems Win7/8/10

نظام اختبار التوازن الديناميكي للمروحة هو مجموعة من المعدات المتخصصة المصممة لتقييم وضمان توازن المروحة أثناء عملها.هذا النظام حاسم لتحديد أي خلل في التوازن الذي يمكن أن يؤدي إلى الاهتزازات، الضوضاء، أو انخفاض كفاءة وطول عمر المروحة.

الغرض

1. تحسين الأداء: التأكد من أن المروحة تعمل بسلاسة وكفاءة من خلال تقليل الاهتزازات والضوضاء الناجمة عن الاختلالات.
2. تحسين الموثوقية: إطالة عمر المروحة من خلال منع التآكل المفرط بسبب الاهتزازات.
3. مراقبة الجودة: التحقق من أن كل مروحة تلبي معايير التوازن المصنعة قبل أن تترك خط الإنتاج.
4. الامتثال: تلبية معايير الصناعة واللوائح المتعلقة بتوازن المروحة والأداء.
5. خفض تكاليف الصيانة: من خلال الكشف عن الاختلالات وتصحيحها في وقت مبكر، وتقليل الحاجة إلى إصلاحات وصيانة مكلفة في نهاية المطاف.

المكونات الرئيسية

1. آلة التوازن: المكون الأساسي، الذي يقيس كمية ومكان عدم التوازن في المروحة. يمكن أن يكون من أنواع مختلفة، مثل آلات الموازنة الثابتة أو آلات الموازنة الديناميكية،اعتمادا على التطبيق.

2. الأجهزة المثبتة والمقبضات: يستخدم للحفاظ على المروحة في مكانها أثناء عملية الاختبار ، مما يضمن قياسات دقيقة.

3. أنظمة القياس: أجهزة استشعار وأدوات للكشف عن عدم التوازن، وغالباً ما تستخدم أجهزة استشعار ليزر أو أجهزة استشعار اهتزاز لقياس نطاق ومرحلة الاهتزاز.

4. برامج جمع البيانات وتحليلها: البرمجيات التي تجمع البيانات من أنظمة القياس وتحليلها لتحديد الموقع الدقيق وحجم أي اختلالات. قد يوفر هذا البرنامج أيضًا توصيات لتصحيحها.

5. أدوات تصحيح: أدوات مثل الحفرة، أو عجلات الطحن، أو الأوزان المضافة المستخدمة لتصحيح أي اختلالات تم اكتشافها بناءً على التحليلات المقدمة بواسطة البرنامج.

6. غرف البيئة (اختياري): في بعض الحالات ، يمكن استخدام غرف البيئة لاختبار المروحة في ظل ظروف درجة حرارة ورطوبة وضغط مختلفة لمحاكاة بيئات تشغيل حقيقية.

إجراءات الاختبار

1. الإعداد الأولي: قم بتثبيت المروحة على آلة الموازنة باستخدام الأجهزة الملائمة والقبضات.

2. القياس: تشغيل المروحة في سرعة تشغيلها بينما يقوم نظام القياس بتسجيل بيانات الاهتزازات أو الاختلالات.

3. تحليل: يقوم برنامج جمع البيانات بمعالجة البيانات المسجلة لتحديد أي اختلالات، وتوفير معلومات عن موقعها وحجمها.

4. تصحيح: بناءً على التحليل، استخدم أدوات التصحيح الموصى بها لضبط المروحة حتى تلبي مواصفات التوازن المرغوبة.

5. التحقق: بعد التصحيح ، قم بإعادة اختبار المروحة للتحقق من أن عدم التوازن قد تم معالجته بشكل كاف.

6. الوثائق: تسجيل نتائج عملية الاختبار والتصحيح لأغراض مراقبة الجودة والإشارة المستقبلية.

فوائد تطبيق نظام اختبار التوازن الديناميكي للمروحة

• تحسين جودة المنتج: المروحة الموازنة بشكل صحيح تعمل بشكل أكثر هدوءًا وكفاءة، مما يؤدي إلى ارتفاع رضا العملاء.
• مدّدة عمر المعدات: انخفاض الاهتزازات يعني انخفاض الضغط على العوارض والمكونات الأخرى ، مما يطيل عمر المروحة بشكل عام.
• توفير التكاليف: إن الكشف المبكر عن الاختلالات وتصحيحها يقلل من احتمال إصلاحات مكلفة أو استبدالها في وقت لاحق.
• الامتثال التنظيمي: يضمن أن المنتجات تتوافق مع معايير الصناعة واللوائح، وتجنب المشاكل القانونية المحتملة أو الاستدعاءات.
• تحسين كفاءة التصنيع: يعمل على تبسيط عملية الإنتاج من خلال التعرف بسرعة على الاختلالات وتصحيحها، وتقليل وقت التوقف والهدر.

باختصار ، نظام اختبار التوازن الديناميكي للمروحة هو أداة أساسية للمصنعين الذين يهدفون إلى إنتاج مروحة عالية الجودة وموثوقة وفعالة.انها لا تحسن فقط أداء المنتج ولكن تساهم أيضا في توفير التكاليف والامتثال التنظيمي.
