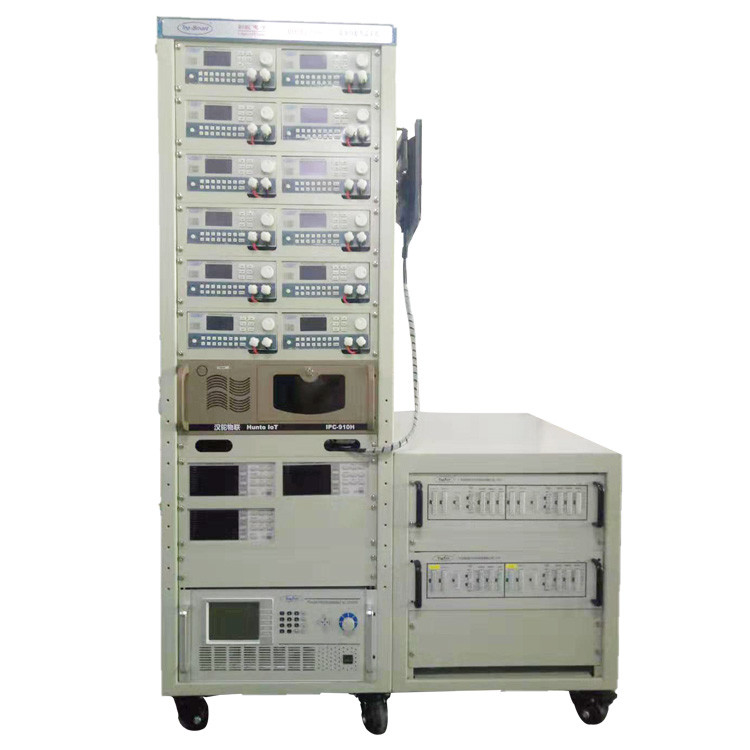

نظام الاختبار PD Adapter Battery Pack Testing Machine تشغيل سريع معدات ATE

نظام الاختبار PD محول شحن سريع نظام اختبار الطاقة ATE معدات اختبار شاملة

خصائص نظام اختبار طاقة محول الشحن السريع PD:

اختبار الأداء الكهربائي:

• الجهد الخارجي والتيار: قياس الجهد الخارجي للمحول والتيار تحت ظروف الحمل المختلفة للتأكد من أنها ضمن المواصفات.
• كفاءة الطاقة: تقييم كفاءة تحويل الطاقة من المحول في ظل مختلف ظروف الحمل.
• تنظيم الحمل: اختبر استقرار مخرج المكيف تحت أحمال مختلفة.
• التموج والضوضاء: قياس مستويات التموج والضوضاء في الجهد الخارجي للتأكد من أنها ضمن نطاقات مقبولة.

اختبار توافق بروتوكول الشحن السريع:

• دعم البروتوكول: تحقق مما إذا كان المحول يدعم بروتوكولات الشحن السريع مثل USB PD (إرسال الطاقة) وتحقق من توافق إصداراته.
• عملية المصافحة: محاكاة الاتصال بين الجهاز والمحول لضمان التفاوض الصحيح بين الجهد والتيار.

اختبار وظيفة الحماية:

• حماية الإفراط في الجهد (OVP): محاكاة ظروف الإفراط في الجهد لضمان إمكانية قطع المحول على الفور أو خفض الجهد.
• حماية التيار الزائد (OCP): اختبار استجابة المحول في ظل ظروف الإفراط للتأكد من أنه يمكن أن يحد من التيار بأمان.
• حماية الدوائر القصيرة (SCP): محاكاة الدوائر القصيرة الخروج للتحقق مما إذا كانت آليات حماية المحول فعالة.
• حماية الحرارة الزائدة (OTP): رصد درجة حرارة المحول تحت حمولة عالية أو ظروف درجة حرارة عالية للتأكد من عدم ارتفاع درجة حرارة المحول.

اختبار التكيف مع البيئة:

• اختبار درجة الحرارة: اختبار أداء المحول في ظل ظروف درجة حرارة مختلفة لضمان عمله بشكل طبيعي ضمن نطاقات درجة الحرارة المحددة.
• اختبار الرطوبة: اختبار المحول في ظروف الرطوبة العالية لضمان مقاومة الرطوبة.
• اختبار القوة الميكانيكية: إجراء اختبارات السقوط والاهتزاز لتقييم القوة الهيكلية والمتانة للمحول.

اختبار التوافق:

• توافق الأجهزة: استخدم علامات تجارية ونماذج مختلفة من الأجهزة لاختبار توافق المحول وأداء الشحن.
• التوافق مع الشاحن: إذا كان المحول هو شاحن لأجهزة محددة، فاختبر توافقه مع تلك الأجهزة.

اختبار السلامة:

• اختبار مقاومة العزل: قياس مقاومة العزل بين مدخل وخارج المحول لضمان استيفائه لمعايير السلامة.
• مقاومة اختبار الجهد: تطبيق جهد عالي على المحول للتحقق من أدائه العازل.
• اختبار التيار التسربي: قياس التيار التسربي للمكيف في ظل ظروف التشغيل للتأكد من أنه ضمن الحدود الآمنة.

اختبار الموثوقية:

• اختبار العمر: تشغيل المحول لفترات طويلة لتقييم عمره وموثوقيته.
• الاختبار الدوري: قم بتشغيل المكيف وإيقاف تشغيله مرارًا وتكرارًا للتحقق من أداء التبديل واستقراره.

تتطلب هذه الاختبارات عادة معدات وأدوات اختبار الطاقة المهنية. يضمن الاختبار الشامل أداء وسلامة وموثوقية محولات الشحن السريع PD ،تلبية احتياجات المستخدمين والمعايير ذات الصلة.

نظام اختبار الطاقة يستخدم أحدث برنامج اختبار نظام ATE V4.1:

• تتوافق مع متطلبات ENERGY STAR و IEC 62301 للقياس.
• يجري مسح شريط متوازي أثناء الاختبار، مما يزيد بشكل كبير من سرعة الاختبار.
• يدعم الاختبار المتزامن لمصادر طاقة متعددة واحدة / متعددة ، مما يعزز قدرة خط الإنتاج بشكل كبير.
• يدعم الإصدارات الصينية والإنجليزية المبسطة / التقليدية ، واجهة سهلة الاستخدام ، سهلة التعلم والاستخدام.
• يدعم إضافة أي جهاز مع واجهات GPIB/RS-232/USB.
• قدرات تحليل تقارير قوية.
• وظائف إدارة معلومات شاملة.
• يمكنه توليد مخرجات Excel مباشرة.
• وظائف مختلفة لتوليد المخططات.
• يدعم واجهة نظام معلومات التصنيع (ShopFloor).

عناصر الاختبار لنظام اختبار طاقة محول الشحن السريع PD:
