اختبار التشغيل الآلي SMPS برنامج فحص وحدة توفير الكهرباء V4.1 لاختبار الطاقة

برنامج اختبار أتمتة الطاقة/ يمكن اختبار إمدادات الطاقة المتعددة والمجموعة لزيادة القدرة الإنتاجية

تم تصميم برنامج اختبار الطاقة الآلي V4.1 في المقام الأول لنظام اختبار الطاقة العالي الذكاء:

1.متوافق مع متطلبات قياس Energy Star و IEC 62301

2يقوم بإجراء مسح شريط مواز أثناء الاختبار، مما يحسن بسرعة الاختبار.

3يدعم الاختبار المتزامن لمصادر طاقة متعددة لمجموعة واحدة، مما يعزز قدرة خط الإنتاج بشكل كبير.

4يدعم الصينية المبسطة والصينية التقليدية والإنجليزية مع واجهة سهلة الاستخدام وسهلة التعلم.

5يدعم إضافة أي أجهزة مع GPIB، RS-232، USB، الخ واجهات.

6قدرات تحليل تقارير قوية

7وظائف إدارة المعلومات الشاملة

8.يمكن أن تولد بشكل مباشر مخرجات إكسل.

9وظائف إنتاج رسومات متنوعة.

10يدعم واجهة نظام معلومات التصنيع (ShopFloor).

وصف واجهة تنفيذ الاختبار الرئيسية:

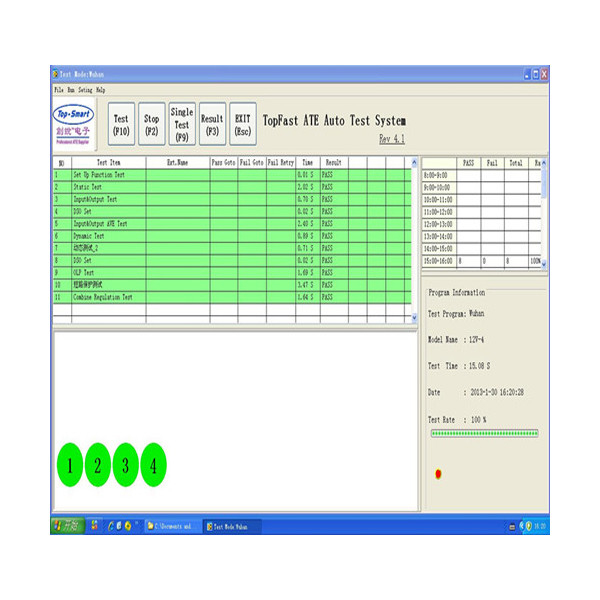

الضغط على زر الاختبار على الشاشة الرئيسية لبرنامج TopSmart1100 لجهاز اختبار الطاقة سيبدأ على الفور برنامج التحكم في التنفيذ.هذا البرنامج سوف تبدأ إعداد جميع الأجهزة التي تم تعيينها في برنامج "H / W تكوين" وعرض نتائج إعداد في منطقة عرض عملية الاختبار اليسرى السفليةتظهر الصورة التالية الشاشة الرئيسية لبرنامج التحكم في التنفيذ: يتم تقسيم الشاشة الرئيسية لبرنامج التحكم في التنفيذ إلى أربعة أجزاء ، مرتبة على طول عقارب الساعة على النحو التالي:منطقة عرض معدل المرور المباشرمنطقة عرض البرنامج، منطقة عرض العملية، ومنطقة عرض محتوى الاختبار.

منطقة عرض معدل المرور المباشر:

تظهر هذه المنطقة كمية PASS و كمية Fail و معدل المرور المباشر خلال الفترة الزمنية المحددة من قبل المستخدم (يتم تعيين الفترة الزمنية من قبل المستخدم) في عملية الاختبار.

منطقة عرض البرنامج:

■ برنامج الاختبار

■ اسم الطراز

■ وقت الاختبار

■ التاريخ

■ معدل الاختبار

منطقة عرض العملية:

تظهر هذه المنطقة الحالة الحالية، بما في ذلك البدء في التشغيل، واختبار في التشغيل، وعرض نتائج الاختبار. يمكنك استخدام هذه الشاشة لفهم الوضع الحالي.

منطقة عرض البرنامج:

يتم عرض كل عنصر اختبار في برنامج الاختبار الذي تم إطلاقه في جدول هذه المنطقة. إذا كان يتم تنفيذ عمود ، فسيتم الإشارة إليه بلون أغمق.يتم عرض نتائج الخطوة الواحدة باللون الأخضر لـ PASS والأحمر لـ FAIL.

منطقة عرض بيانات الاختبار:

أثناء عملية الاختبار ، سيتم عرض بيانات الاختبار في الوقت الحقيقي في الزاوية اليسرى السفلية من النافذة. تشمل الشاشة اسم عنصر الاختبار ومواصفات الاختبار (الحدود العليا والسفلية) ،بيانات الاختبار، ونتائج اختبار المنتج في مرحلة واحدة.

التحكم عبر الإنترنت بالأداة:

عندما تقوم بتحديد خيار التحكم على الخط من الشاشة الرئيسية، ستظهر النافذة التالية. هذه الميزة تسهل مهندسي الاختبار بشكل كبير من خلال السماح لهم بفحص وإصلاحوتعديل اتصالات الأدوات، أسلاك المعدات، والأجهزة.
