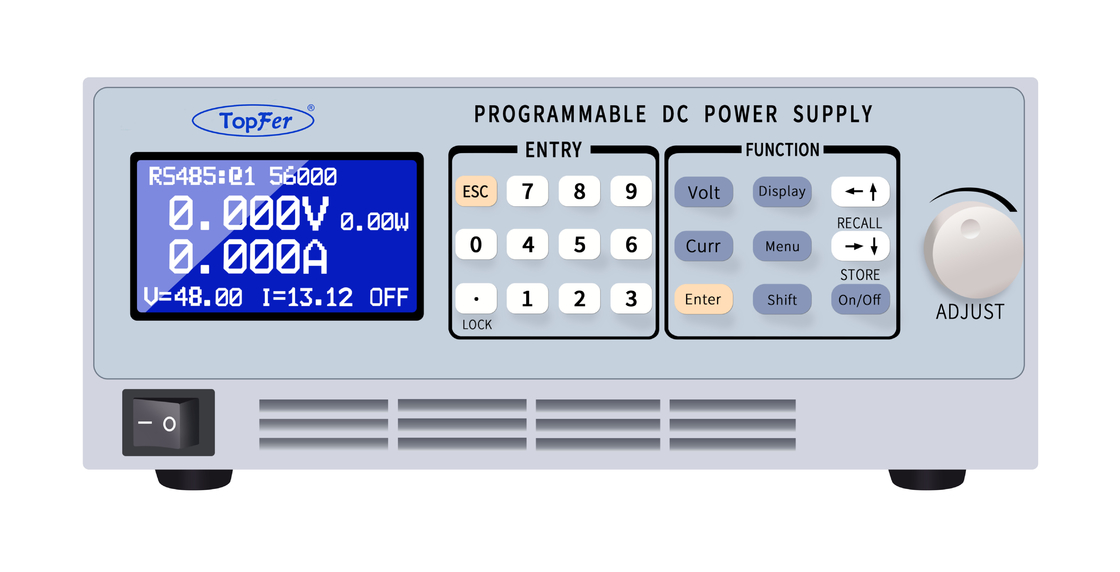

وحدة توفير الطاقة ذات الدقة العالية SCPI DC 24bit 47Hz-63Hz

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Topfer

رقم الموديل: TPD-3080PL

شروط الدفع والشحن

الحد الأدنى لكمية: مجموعة واحدة

الأسعار: to be discussed

تفاصيل التغليف: صندوق خشبي

وقت التسليم: من 1 إلى 2 أسابيع

شروط الدفع: T/T

القدرة على العرض: 10 مجموعات / 15 يوما

احصل على أفضل سعر
تفاصيل المنتج
إبراز:

مصدر الطاقة المتواصلة,مصدر طاقة متزامن 24 بت,وحدة إمدادات الطاقة المترددة SCPI

,

24bit DC Power Source

,

SCPI dc power supply unit

الجهد المدخل:
190-265 فولت تيار متردد
تردد الإدخال:
47-63 هرتز
عامل القوى:
> 0.98
الجهد المدخل:
190-265 فولت تيار متردد
تردد الإدخال:
47-63 هرتز
عامل القوى:
> 0.98
وصف المنتج

Topfer PL Series إمدادات الطاقة المتواصلة القابلة للبرمجة / دقة عالية ، مضغوطة ، كفاءة عالية



      سلسلة Topfer PL هي مصدر طاقة متردد قابل للبرمجة يحتوي على دقة عالية وحجم صغير وكفاءة عالية واستقرار ممتاز. يتم استخدامه على نطاق واسع في العديد من الأجهزة الإلكترونية.إمدادات الطاقة قابلة للبرمجة واسعة النطاق تأتي مع RS232 ومبنية في RS485، تدعم بروتوكول SCPI القياسي، مما يجعلها مريحة للتحكم عن بعد وبناء منصات اختبار ذكية.محطات التعويض عن بعد تساعد على تجنب مشاكل اختبار غير دقيقة الناجمة عن انخفاضات الجهد عبر خطوط.



وظائف إعادة القراءة الدقيقة للجهد والتيار بـ 18 بت / 24 بت عالية الدقة ، إلى جانب خصائص الإخراج واسعة النطاق ،تسمح للمستخدمين بتعديل الجهد الخارجي والتيار بشكل تعسفي ضمن نطاق الطاقة الاسمية.



تسمح الإعدادات القابلة للبرمجة بتشغيل أكثر مرونة ، مع القدرة على تعيين مجموعات 0-10 من LIST.CYCLE تتراوح من 1 إلى 999,999 مرة.هذا يجعل من المفيد للمستخدمين لإخراج مختلف الجهد والتيارات على جهاز توقيت، مع القدرة أيضًا على تعيين عدد الدورات. تتضمن الوحدة وظائف سرعة التشغيل للجهد والتيار؛ عندما يتم تعيينها ، سيتغير الإخراج وفقًا لمعدل التشغيل المحدد.



التوتر الخارجي والتيار لهما نطاق واسع ، حيث يتراوح التوتر من 0-120 فولت وتيار الخروج إلى 0-20 أ. يمكن للمستخدمين اختيار النموذج المناسب بناءً على سيناريوهات الاستخدام الفعلية.لوحة المفاتيح الوظيفية ومفتاح الترميز يجعل من السهل على المستخدمين العمل بمرونة.



ميزات الحماية المتعددة تشمل حماية الإفراط في الجهد ، حماية الإفراط في التيار ، حماية الإفراط في درجة الحرارة ، حماية الإفراط في الطاقة ، حماية الدائرة القصيرة ،وحماية خط التعويض العكسي، لضمان عمل مصدر الطاقة بأمان في بيئة موثوقة.



خصائص المنتج:

  • نطاق الخروج الواسع: 0-120 فولت؛ 0-20A
  • نطاق الطاقة الخارجة: 300W-600W
  • خطوات التحكم القابلة للبرمجة لضبط الجهد الخارجي / التيار
  • أداة التحكم في الكهرباء الـ 18 بت / 16 بت ، بحلول الجهد 1mV وحلول التيار 1mA.
  • أنماط العمل: CV و CC مع التبديل الحر.
  • تعويض عن بعد لخفض التيار الكهربائي في خطوط الحمل.
  • وتشمل حماية الإخراج زيادة في الجهد والتيار الزائد والقوة الزائدة والحرارة الزائدة وحماية الدائرة القصيرة وحماية خط التعويض العكسي.
  • تشغيل لوحة مفاتيح وظيفية مع زر تشفير للإعدادات.
  • واجهات الاتصال: RS232/485
  • بروتوكولات الاتصال: بروتوكول SCPI القياسي، Modbus، JC مخصصة.
  • 2شاشة LCD من 8 بوصات تظهر حالة التشغيل الكاملة

جدول المواصفات:

النموذج

TPD-3080PL

TPD-30120PL TPD-6080PL TPD-60120PL
الجهد المدخل 190-265VAC 190-265VAC 190-265VAC 190-265VAC
تردد الإدخال 47-63 هرتز 47-63 هرتز 47-63 هرتز 47-63 هرتز
عامل القوة >0.98 >0.98 >0.98 >0.98
طاقة الدخول 345VA ((MAX) 345VA ((MAX) 680VA ((MAX) 680VA ((MAX)
نطاق الجهد الخارجي 0-80 فولت 0-120 فولت 0-80 فولت 0-120 فولت
نطاق تيار الخروج 0-10A

0-5A



0-20A



0-10A
نطاق الطاقة الخارجة 0-300 واط 0-300 واط 0-600 واط 0-600 واط
تعديل عبء الجهد 30mV 30mV 30mV 30mV
ضبط الحمل الحالي 10mA 25mA 10mA 2mA
دقة عرض الجهد 1mV 10mV 1mV 10mV
دقة العرض الحالية 1mV 1mV 1mV 1mV
دقة ضبط الجهد FS0.05%±RD0.05% FS0.05%±RD0.05% FS0.05%±RD0.05% FS0.05%±RD0.05%
دقة الإعداد الحالي FS0.1%±RD0.1% FS0.1%±RD0.1% FS0.1%±RD0.1% FS0.1%±RD0.1%
دقة قراءة الجهد FS0.05%±RD0.05% FS0.05%±RD0.05% FS0.05%±RD0.05% FS0.05%±RD0.05%
دقة القراءة الحالية FS0.1%±RD0.1% FS0.1%±RD0.1% FS0.1%±RD0.1% FS0.1%±RD0.1%
موجة الجهد*1 80mVp-p 120mVp-p 80mVp-p 120mVp-p
5mVrms 12mVrms 5mVrms 12mVrms
وضع العمل الجهد الثابت (CV) / التيار الثابت (CC) الجهد الثابت (CV) / التيار الثابت (CC) الجهد الثابت (CV) / التيار الثابت (CC) الجهد الثابت (CV) / التيار الثابت (CC)
التعويض عن بعد 5 فولت ماكس 5 فولت ماكس 5 فولت ماكس 5 فولت ماكس
الكفاءة 88% 88% 88% 88%
مصدر الدخول T5A T5A T5A T5A
الوزن الصافي 3.5 كيلو 3.5 كيلو 3.5 كيلو 3.5 كيلو
الأبعاد (H × W × D) 88×215×380 مم 88×215×380 مم 88×215×380 مم 88×215×380 مم
وظائف الحماية حماية من زيادة درجة الحرارة (OTP) ، حماية من زيادة الطاقة (OPP) ، حماية من زيادة التيار (OCP) ، حماية من زيادة الجهد (OVP) ، فشل مستشعر التعويض (SFP).
طريقة التواصل التكوين القياسي: RS232/485
طريقة التبريد تبريد المروحة، التحكم الذكي في درجة حرارة المروحة
بيئة التشغيل درجة الحرارة 0 ~ 45 °C ، الرطوبة النسبية 10 ~ 90٪ (لا توتر)

الملاحظة *1: وضع CV - الجهد المعدل للخروج (Vp-p @ 20MHz ، Vrms @ 1.25MHz).
